특징

연결 핀에 특수 단 (段) 부착 플라스틱 핀을 채용. 플러그 (핀 빠짐 방지 부품) 의 탈락을 방지하는 플러그 리스 (Plug-less) 구조입니다.

ALL 수지제 체인이므로, 경량이며 취급이 용이합니다.

사행 방지 가이드 부착.

사양

CB = 저마찰 내마모 사양

LF 사양과 ULF 사양의 중간의 미끄러움성을 보유한 사양입니다.

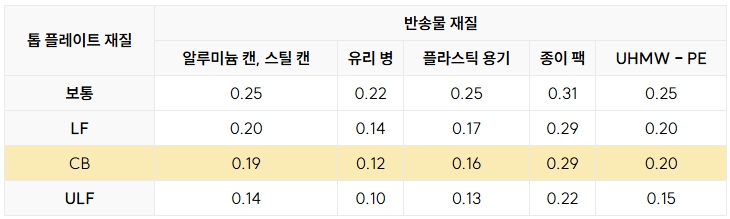

반송물과 톱 플레이트와의 동마찰 계수

 (측정 조건은 건조 반송, 속도： 60m / min)

➞ 각 사양에 대한 제품 상세 정보

구조

* 각 구조의 이미지는 클릭으로 확대됩니다.

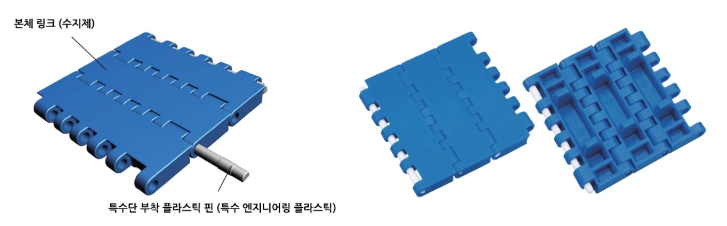

▶ WT2515G-M 의 구조

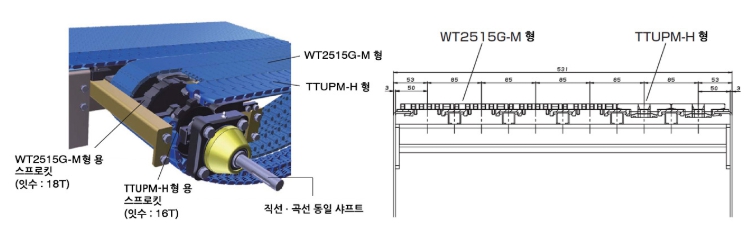

▶ TTUPM-H 형과 WT2515G-M 형의 조합

* 그림은 장착 예) 입니다.

곡선 타입 TTUPM838H 형과 직선 타입 WT2515G-M 형은, 동일 구조의 프레임에 설치 가능합니다. 따라서 다열 배치시의 컨베이어 설계가 간단합니다.

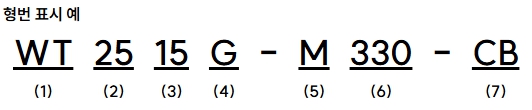

(1) 형식

(2) 체인 피치: 25 = 25.4mm

(3) 형식

(4) G: 사행 방지 가이드 부착

(5) M: 폭 고정

(6) 플레이트 폭: 330 = 83.8mm

(7) 사양 기호: CB = 저마찰 내마모 사양 (파란색)
