특징

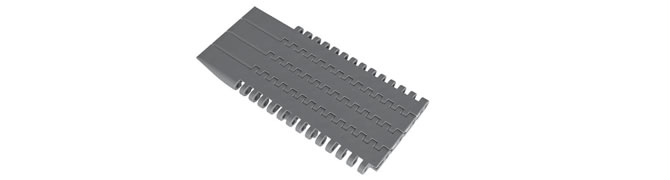

본체 한측 측면이 테이퍼 형상으로 연장되어 있어, 원활한 90도 변환 이송을 실현합니다.

중형 (中形) 용기에 최적의 체인 피치입니다.

ALL 엔지니어링 플라스틱제이므로, 가볍고 취급이 용이합니다.

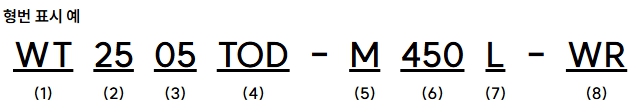

구조

(1) 형식

(2) 체인 피치 : 25 = 25.4mm

(3) 형식

(4) 형식

(5) M : 폭 고정

(6) 플레이트 폭 : 450 = 160mm,   750 = 236.2mm   * TOD 형은 테이퍼부의 길이가 추가되어 집니다.

(7) L : 테이퍼 측 (체인 진행 방향에 대해서 측면에 테이퍼를 가지고 있는 측 [ 우측 : R / 좌측 : L ] )

(8) 사양 기호* : WR = 저마찰 사양

* 각 사양에 대한 제품 상세 정보

➞ 톱 체인 제품 사양
