BTC8H-M / BTM8H-M 형

체인 피치 25.4mm, 체인 폭 82.6mm 의 고정 폭 타입
평탄부 반송용에 적합한 클로즈 타입과 경사부 반송에 적합한 마그넷 타입이 라인업 되어있습니다.
BTC8H-M : 클로즈 타입 (Closed type)
BTM8H-M : 마그넷 타입 (Magnet type)

이전페이지로 이동

상세정보

엔지니어링 플라스틱제 스프로킷

스틸제 스프로킷

특징

병렬 사용에서의 트레이 (Tray) 반송에 최적입니다.

마그넷 타입 (BTM8H-M) 은 링크에 내장되어 있는 마그넷에 의해, 금속 트레이의 경사 반송을 가능하게 합니다.

* 마그넷 장착 위치에 대해서는 당사와의 상의가 필요합니다. 특수형 대응입니다.

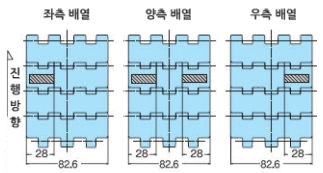

마그넷 배치 예 (BTM8H-M)

마그넷 타입 (BTM8H-M) 은 진행 방향에 대해서 우측, 좌측, 혹은 양측

어디든 배치하여, 임의적 간격에 마그넷 삽입이 가능합니다.

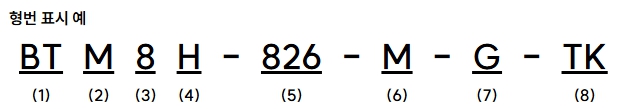

(1) 형식

(2) 링크 형태 : C = 클로즈 타입, M = 마그넷 타입

(3) 체인 피치 : 8 = 25.4mm

(4) 형식

(5) 체인 폭 : 826 = 82.6mm

(6) M : 폭 고정

(7) 사양 기호 : G = 일반 사양 (회색), B = 일반 사양 (파란색)

(8) 없음 = 클로즈 타입, TK = 마그넷 타입 (특수형 제품)
