WT5707-K 형

체인 피치 57.15mm 타입
레이즈드 리브 타입 (Raised rib type) 으로 가장 큰 허용 장력을 보유하고 있습니다.
샤워 장치 등 대량의 용기 반송에 권장합니다.
WT5707-K : Raised rib 타입

상세정보

Raised rib 타입 체인의 특징

Raised rib 타입은 트랜스퍼 플레이트와의 조합으로, 환승 연결부에 발생하는 틈을 해소합니다. 반송물이 말려들거나 걸림을 방지하여, 원활한 환승을 실현합니다.

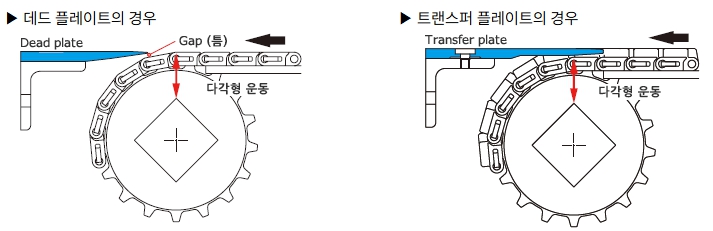

데드 플레이트의 경우 다각형 운동에 의한 체인의 상하 동작으로,

데드 플레이트와 체인 상면의 틈이 변화됩니다.

반송물의 형상에 따라 이 틈에 걸려서 넘어지는 경우가 있습니다.

트랜스퍼 플레이트의 경우, 체인 상면의 리브 사이에 트랜스퍼 플레이트의

빗살을, 다각형 운동의 영향을 받지 않는 위치까지 삽입할 수 있습니다.

이로 인해 반송물의 넘어짐을 방지하는 효과가 있습니다.

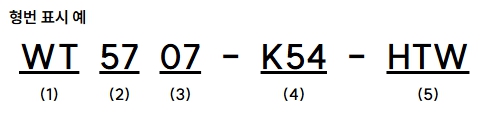

(1) 형식

(2) 체인 피치 : mm

(3) 타입 : 07 = Raised rib 타입

(4) 체인 폭 : inch * mm 폭으로 환산하기 위해서는 25.4를 곱하여 주십시오. [예] 54 X 25.4 = 1371.6mm

(5) 사양 기호* : LFB = 저마찰 내마모 사양, HTW = 고온 사양

* 각 사양에 대한 제품 상세 정보

➞ 톱 체인 제품 사양
