범용・강력 대형 컨베이어 체인
대형 컨베이어 체인이란, 수평, 수직, 경사 등 자유롭게 조합해 어느 방향으로도 수송이 가능하고, 온도에 대해서는 200도 정도까지 특수 재질을 사용할 필요가 없고, 고온이 되면 내열강을 사용, 또한 물이나 약품에 대해서도 내식성・내약품성을 가지는 사양이 있는, 운용 범위가 넓은 체인입니다.
미분탄, 시멘트 등의 분말에서 밀 대두 등의 입상, 광석, 암석 등의 덩어리, 개당1톤에 이르는 제품까지 거의 모든 운반물을 운반할 수 있으며, 운반물에 대한 제

상세정보

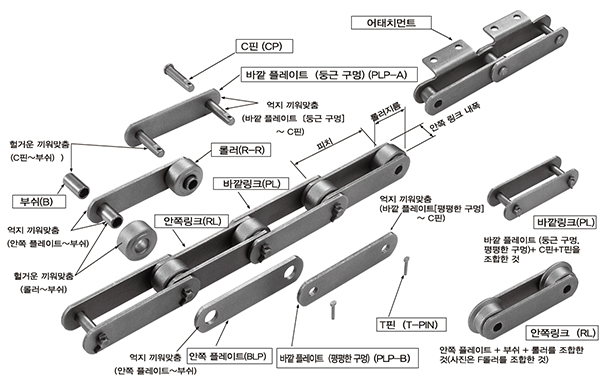

구조





■체인의 기본 3치수

피치, 롤러 지름, 내 링크 내 폭을 롤러 체인의 기본 3 치수라고합니다. 이 치수가 동일하면 롤러 체인과 스프로켓은 치수적으로 호환됩니다.

■ 헐거운 끼워 맞춤

축과 구멍을 조합했을 때, 항상 틈이 생기는 맞물림.

구멍의 공차 영역이 완전히 축 (핀 또는 부시)의 공차 축의 상단에있는 맞물림.

■ 억지 끼워 맞춤

축과 구멍을 조합했을 때에 항상 조이는 것이 가능한 맞물림.

구멍의 공차 영역이 완전히 축 (핀 또는 부시)의 공차 영역 아래에있는 맞물림.
